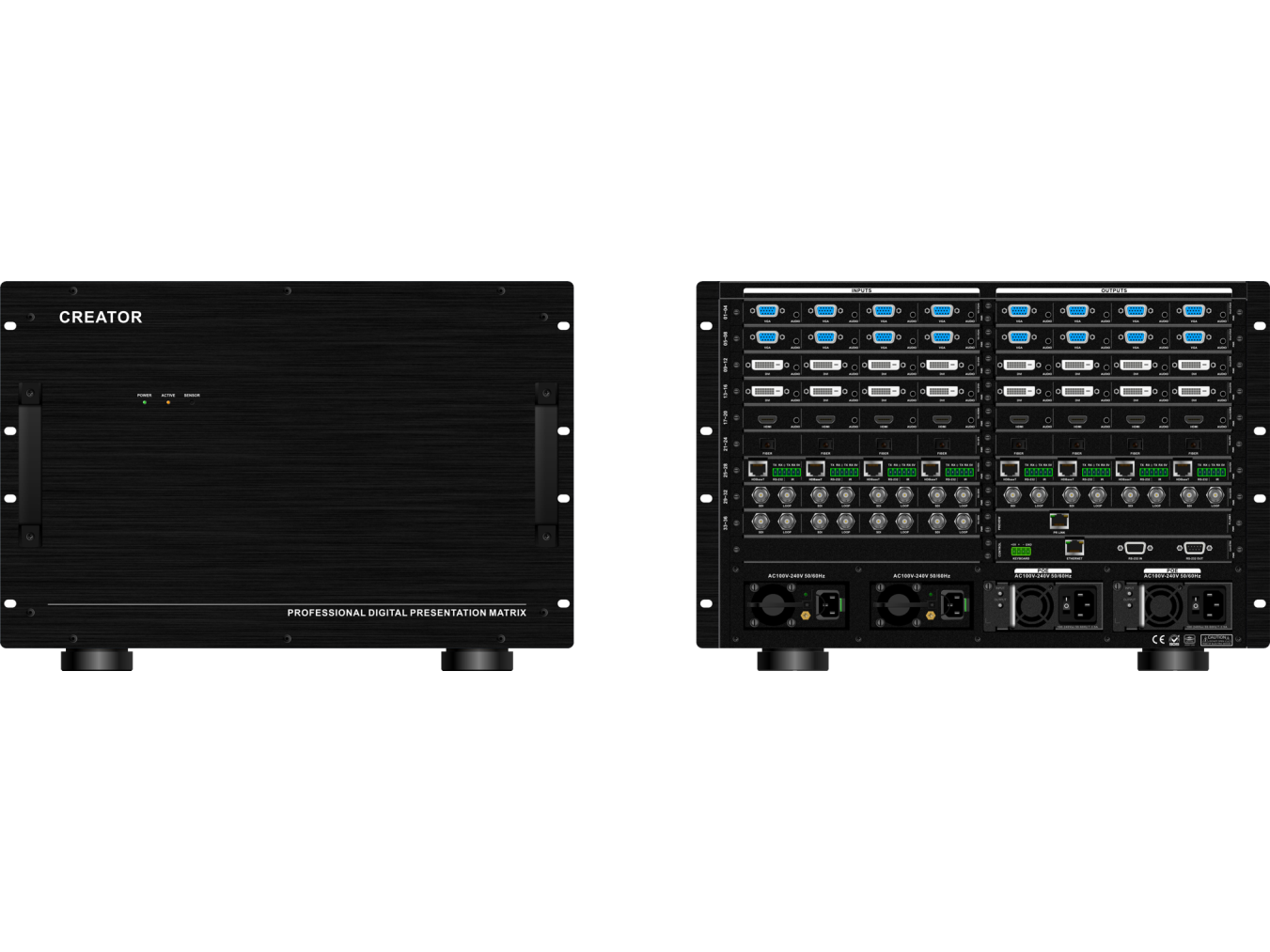

Pro Max数字混合插卡拼接矩阵
产品概述：
PRO-MAX系列混合拼接矩阵切换器是一款配置灵活的拼接与无缝矩阵信号切换器。采用高性能的硬件设计，完美支持各类高清晰数字/模拟信号切换处理，并支持双向RS-232、双向IR信号分配切换功能。拼接器主要功能是将一个完整的图像信号划分成多个信号，分配给多个显示单元，同时组成一个大的显示屏幕来显示动态画面。为各行业的多种视频及控制信号分配切换处理提供一站式解决方案，可广泛应用于广播电视工程、多媒体会议厅、大屏幕显示工程、电视教学、智能交通管理中心、指挥控制中心等场所。
PRO-MAX系列混合拼接矩阵切换器包含0808、1616、3636、7272、144144、288288、320320等型号切换器，它的信号输入输出接口包括HDMI、DVI、VGA、HDBaseT、SDI、光纤等视频接口。领先的全数字信号处理技术可保证信号无失真处理，将最优质的画面送至显示终端。通过定制配置各类相同或不同的输入输出卡可以组成单一接口类型或多接口类型的矩阵，如光纤矩阵，HDMI矩阵，DVI矩阵，CAT5矩阵，VGA矩阵，YUV矩阵，Video矩阵等。
PRO-MAX系列混合拼接矩阵切换器提供多种控制模式，具有遥控器操作，RS-485扩展键盘操作，还提供2路标准RS-232通讯接口和网络端口，方便用户与各种远端控制设备配合使用。
功能特点：
全数字化切换，每种输出卡都能实现真正实时的无缝切换；
每种输出卡都能实现视频拼接功能，图像视窗在全屏范围内可以任意缩放、叠加、漫游；
预览卡能实现视频预览并切换功能；
支持1080p分辨率；
支持DVI 1.0协议，符合HDCP1.3标准，兼容HDMI 1.3a；
支持热插拔，支持音视频信号一起切换,支持音频AUTO DELAY；
HDMI数字音频与模拟音频可选择输入，HDMI数字音频与模拟音频同时输出；
支持EDID读取，PC软件控制切换与EDID管理；
HDBaseT输入输出信号支持内嵌的（或本地端的）双向RS-232和双向IR信号，并可选择随视频信号切换，或分离切换模式，并支持POE对外供电；
控制方式灵活，具有红外遥控，RS485，RS-232通讯接口和网络端口，并且可以通过远端
的HDBaseT的串口控制，方便用户与各种远端控制设备配合使用；
支持固件在线升级；
支持智能控制矩阵风扇的运行；
SDI输入卡带有环出功能；
PRO-MAX3636及以上矩阵带有冗余电源设计；
插卡式结构设计，可灵活配置输入输出信号类型及信号通道数。
支持KVM功能（光纤板卡支持）；
双电源冗余供电，支持电源热拔插（可同时连接3636以上箱体支持）；
双POE供电，48v poe供电（3636以上箱体支持）；
输出板卡支持自定义分辨率；
具备简易中控功能；
无需外接中控、触摸屏、ipad可直接控制矩阵；
HDMI、DVI前驱35m；
输入端口字幕设置功能；
参数：
技术规格 型号 | PRO-MAX 0808 | PRO-MAX 1616 | PRO-MAX 3636 | PRO-MAX 7272 | PRO-MAX 144144 | PRO-MAX 288288 | PRO-MAX 320320 | PRO-MAX288288-Audio | |
机箱尺寸 | 2U | 3U | 7U | 12U | 24U | 26U | 27U | 24U | |
产品重量 （不包含任何板卡） | 约5Kg | 约7Kg | 约16Kg | 约29Kg | 约80Kg | 约250Kg | 约250Kg | 约80Kg | |
空载功耗 （不包括任何板卡） | 18W | 18W | 30W | 30W | 70W | 300W | 300W | 70W | |
可配置输入卡路数 | 8 | 16 | 36 | 72 | 144 | 288 | 320 | 288 | |
可配置输出卡路数 | 8 | 16 | 36 | 72 | 144 | 288 | 320 | 288 | |
支持输入插卡 | PMAX-IN HDMI4 | PMAX-IN DVI4 | PMAX-IN VGA4 | PMAX-IN HD4 | PMAX-IN SDI4 | PMAX-IN SF4 | PMAX-IN IP2 | PMAX-IN Audio8 | |
PMAX-IN DP4 | PMAX-IN CVBS16 | PMAX-IN UHD-HDMI2 | PMAX-IN UHD HD2 | PMAX-IN UHD SF2 | PMAX-IN UHD DP2 | PMAX-IN DU-DVI2 | |||
支持无缝输出插卡 | PMAX-OUT HDMI4 | PMAX-OUT DVI4 | PMAX-OUT VGA4 | PMAX-OUT HD4 | PMAX-OUT SDI4 | PMAX-OUT SF4 | PMAX-OUT IP2 | PMAX-OUT Audio8 | |
PMAX-OUT UHD-HDMI2 | PMAX-OUT UHD SF2 | PMAX-OUT UHD HD2 | |||||||
支持拼接输出插卡 | PJMAX-OUT DVI4 | PJMAX-OUT DVI2 | PJMAX-OUT HD4 | PJMAX-OUT HD2 | PJMAX-OUT SF4 | PJMAX-OUT SF2 | |||
红外串口扩展卡（选配） | PMAX SWITCH | ||||||||
预览卡控制卡 | PMAX-PR LINK | ||||||||
| 串口控制 | ||||||||
串行控制接口 |
| RS-232，9-针母D型接口与9-针公D型接口 | |||||||
波特率与协议 |
| 波特率：9600，数据位：8位，停止位：1，无奇偶校验位 | |||||||
串行控制口结构 |
| 9针母D型接口：2 = TX，3 = RX，5 = GND； 9针公D型接口：3 = TX，2 = RX，5 = GND | |||||||
| KEYBOARD控制接口 | ||||||||
键盘控制接口 |
| 4位3.8mm凤凰接口 | |||||||
使用方式 |
| 与扩展键盘MCP100配套使用 | |||||||
键盘控制口结构 |
| +5V=DC5V , + = DATA+, -=DATA- GND = 信号地 | |||||||
| 以太网控制 | ||||||||
以太网控制接口 |
| RJ-45母接口 | |||||||
以太网控制协议 |
| TCP/IP | |||||||
以太网控制速率 |
| 自适应10M/100M，全双工或半双工 | |||||||
| 规格 | ||||||||
系统工作电源 |
| 100VAC ~ 240VAC，50/60 Hz，国际自适应电源 | |||||||
储存、工作温度 |
| 0～ +50°C | |||||||
储存、工作湿度 |
| 20% ～70% | |||||||
机箱尺寸 |
| 12U | |||||||
产品重量(不包含任何板卡) |
| 29Kg | |||||||
满载功耗(不包含任何板卡) |
| 30W | |||||||
尺寸(mm) |
| 445x400x532 | |||||||
平均故障间隔时间 |
| 30,000小时 | |||||||
质保 |
| 1年免费保修，终生维护 | |||||||
