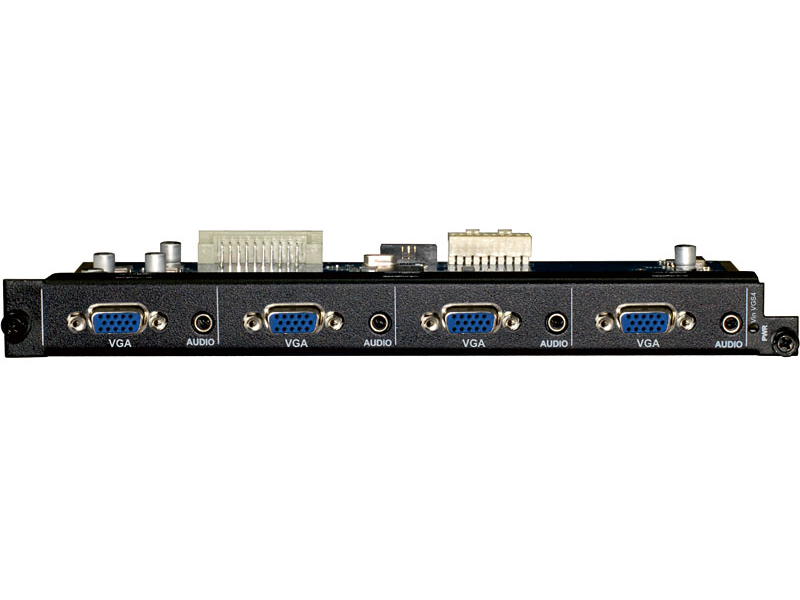

PMAX-OUT VGA4无缝输出卡
功能特点：
支持4路DB15接口无缝输出，3.5mm音频座；
可选择VGA,CVBS,YPbPr任意一种信号输出；
支持热插拔，支持音视频信号一起切换,支持音频AUTO DELAY；
支持模拟音频输出；
输出最大支持分辨率:
HDPC：1920x1200P@60；
HDTV：1920x1080P@60。
产品参数：
产品型号 | PMAX-OUT VGA4 |
接口 | DB15接口，3.5mm音频座 |
复合视频CV | |
增益 | 0dB |
带宽 | 150MHz @-3dB |
微分相位误差 | 0.1°,3.58-4.43 MHz |
微分增益误差时 | 0.1% , 3.58-4.43 MHz |
信号强度 | 1V p-p :复合视频（CVBS） |
最小/最大电平 | 模拟信号: -2V/+2V |
输入阻抗 | 75 Ω |
回波损耗 | <-30dB@5MHz |
分量视频YPbPr | |
增益 | 0 dB |
带宽 | 350MHz @ -3dB |
微分相位误差 | 0.1°,3.58-4.43 MHz |
微分增益误差时 | 0.1% , 3.58-4.43 MHz |
信号强度 | 1V p-p :（分量视频中的Y）0.3Vp-p: (分量视频中的PbPr/CbCr ) |
最小/最大电平 | 模拟信号: -2V/+2V |
输入阻抗 | 75Ω |
回波损耗 | <-30dB@5MHz |
VGA视频 | |
增益 | 0 dB |
带宽 | 380 MHz |
信号强度 | 0.63V p-p 到 0.9 V p-p |
最小/最大电平 | RGB信号:0V/1.0V HV信号：0V/5.0V |
输入阻抗 | 75Ω |
回波损耗 | <-30dB@5MHz |
产品重量 | 约0.5KG |
最大功耗 | 20W |
