型号

技术规格

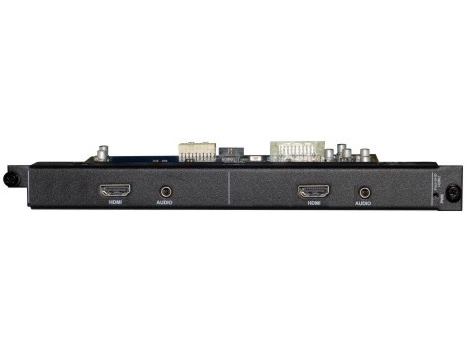

PMAX-OUT UHD-HDMI2

协议

HDMI标准，HDCP1.3协议, DVI1.0协议；

视频

增益

0dB

像素带宽

297MHz,全数字

接口带宽

4.5Gbps全数字（总共13.5Gbps,  每种颜色是4.5Gbps）

支持分辨率

800x600@60,1024x768@60,1280x720@60,1280x768@60,1280x800@60,1280x960@60,1280x1024@60,1360x768@60,1366x768@60,1600x900@60,1600x1200@60,1920x1080P@60,1920X1200P@60,3840X2160P@30；

位时钟抖动(Clock Jitter)

<0.15 Tbit

位上升时间(Risetime)

<0.3Tbit (20%--80%)

位下降时间(Falltime)

<0.3Tbit (20%--80%)

最大传输延时

5nS(±1nS)

接口

2路HDMI接口，，3.5mm音频座

信号强度

T.M.D.S. +/- 0.4Vpp

最小/最大电平

T.M.D.S.  2.9V/3.3V

阻抗

50 Ω

EDID

N/A

最大直流偏置误差

15mV

建议最大输入/输出距离

输出小于7米，在1600x1200@60时（推荐使用认证过的DVI专用线材，如Molex TM 的线材）

产品重量

约0.5KG

最大功耗

20W
