ANY系列矩阵
产品描述：

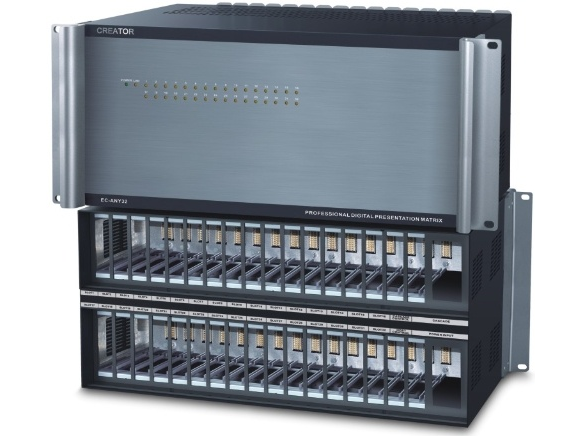

CR-EC-ANY16\24是新一代基于音频网络无缝插卡矩阵系统，支持HDMI/DVI/复合视频/VGA/WIFI/音频/CAT5输入输出，输入输出用户可以灵活配置；切换中不会产生裂缝、抖动、黑屏等。
产品特点：
支持HDCP1.3、DVI1.0协议；
DDC和EDID兼容，提供CREATOR标准文件，也可以在线更改，支持EDID透传；
视频无疑切换；
插卡式，可以灵活配置，可任意切换和传输多种格式音频信号；
可以实现TCP/IP网络控制，串口控制，也可以通过外置键盘控制；
扩展能力强，支持级联；
可任意定义输入输出接口数量；
网络输入输出卡，可以配合CREATOR ANY系列传输器和TF系列接收器超五类线可以达到120米传输距离；
分辨率640*480@60Hz--1920*1200@60Hz（VESA标准），480i—1080p@60Hz（HDTV标准）。
产品参数：
型号 技术规格 | CR-EC-ANY16 | CR-EC-ANY24 | ||
支持视频卡 | Ein-HDMI200、Ein-DVI200、Ein-LAN200、Ein-VGA200、Ein-SDI200、Eout-HDMI200、Eout-DVI200、Eout-LAN200、Eout-VGA200、Eout-SDI200 | Ein-HDMI200、Ein-DVI200、Ein-LAN200、Ein-VGA200、Ein-SDI200、Eout-HDMI200、Eout-DVI200、Eout-LAN200、Eout-VGA200、Eout-SDI200 | ||
有效插槽数量 | ||||
输入卡槽 | 1-16 | 1-24 | ||
输出卡槽 | 1-16 | 1-24 | ||
控制卡槽 | 1 | 1 | ||
输入信号路数 | ||||
VGA | 1-16 | 1-24 | ||
DVI | 1-16 | 1-24 | ||
HDMI | 1-16 | 1-24 | ||
COMPONENT | 1-16 | 1-24 | ||
AUDIO | 1-16 | 1-24 | ||
CAT | 1-16 | 1-24 | ||
输出信号路数 | ||||
VGA | 1-16 | 1-24 | ||
DVI | 1-16 | 1-24 | ||
HDMI | 1-16 | 1-24 | ||
COMPONENT | 1-16 | 1-24 | ||
AUDIO | 1-16 | 1-24 | ||
CAT | 1-16 | 1-24 | ||
级联 | ||||
最大级联 | 48台 | |||
最大卡槽 | 1536 | |||
串口控制 | ||||
串行控制接口 | RS-232，9-针母 D 型 接口 | |||
波特率与协议 | 波特率：9600，数据位：8 位，停止位：1，无奇偶校验位 | |||
串行控制口结构 | 2 = TX，3 = RX，5 = GND | |||
以太网控制 | ||||
以太网控制接口 | RJ-45 母接口 | |||
以太网控制协议 | TCP/IP | |||
以太网控制速率 | 自适应 10M/100M，全双工或半双工 | |||
规格 | ||||
电源 | 100VAC ~ 240VAC，50/60 Hz，国际自适应电源 | |||
最大功耗 | 100W | 320W | ||
平均故障间隔时间 | 30,000 小时 | |||
质保 | 1 年免费保修，终生维护 | |||
