型号

技术规格

Ein-HDMI200输入卡

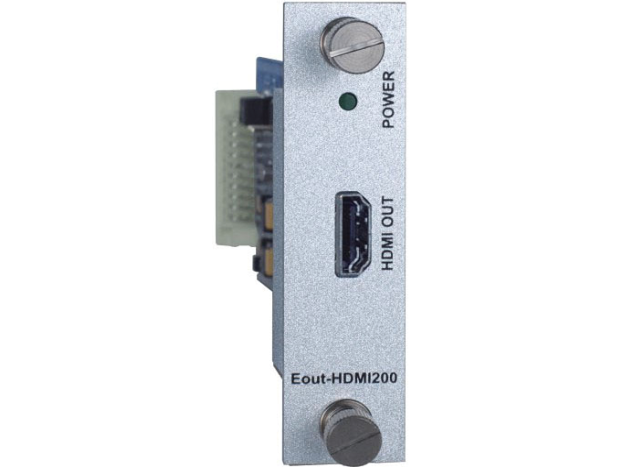

Eout-HDMI200输出卡

协议

兼容HDMI1.3的标准，HDCP1.3协议, DVI1.0协议。

视频

增益

0 dB

像素带宽

165MHz, 全数字

接口带宽

2.25Gbps,全数字（总共6.75Gbps,  每种颜色是2.25Gbps）

最大支持分辨

PC：1920x1080P@60_24bit,  色深

HDTV：1920x1080P@60_24bit,  色深

PC：1920x1080P@60_24bit,  色深

HDTV：1920x1080P@60_24bit,  色深

位时钟抖动(Clock Jitter)

<0.15 Tbit

位上升时间(Risetime )

<0.3Tbit (20%--80%)

位下降时间(Falltime)

<0.3Tbit (20%--80%)

信号类型

DVI 1.0/HDMI 1.3a规范中的DVI-D/HDMI全数字T.M.D.S信号

接口

DVI-D接口

信号强度

T.M.D.S.  3.3Vp-p

最小/最大电平

T.M.D.S.  2.9V/3.3V

阻抗

50 Ω

EDID

使用系统默认EDID（支持终端EDID映射输入端）

最大直流偏置误差

+/-15mV

建议最大输入/输出距离

小于10米，在1920x1080@60时（推荐使用认证过的HDMI专用线材，如Molex TM 的线材）

建议最大输出距离

100米

音频阻抗

输入：>10KΩ(平衡/非平衡接法，输出50Ω（非平衡接法）

N/A

最大输入电平

+19.5dBu.（平衡/非平衡接法）

N/A

增益误差

+0.1dB@20Hz-20KHz

支持分辨率

800 x 600；1024x768；1280x720；1280x768；1280x800；1280x960；1280x1024；1440x900；1660x1200；1680x1050；1920x1080

规格

电源

电源适配器，12VDC/2A

最大功耗

<=5W

储存温度

储存、使用温度：-20^o~+70^oC

储存湿度

储存、使用湿度：10%~90%

平均故障间隔时间

30,000 小时

质保

1 年免费保修，终生维护
