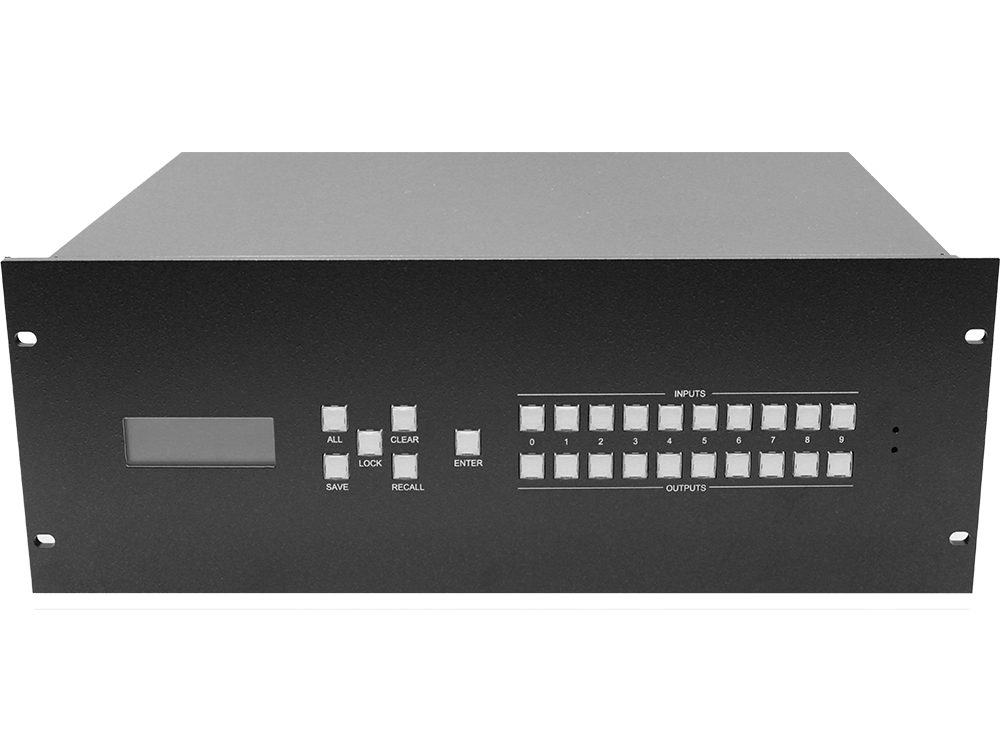

MID-MAX1616
产品描述
MID-MAX1616高清混合矩阵是一款高性能的高清视频信号交换设备，最多可支持16路信号输入，16路信号输出，采用一卡2路的后插板式结构。该产品支持多种视频格式信号输入输出，可以用于多个高清数字视频信号及模拟视频信号的输入、输出交换，任意一路信号的输出可以选择任意一路信号源而不会干扰其它输出，图像高保真输出。矩阵支持HDMI 2.0、HDCP 2.0、分辨率4K@60Hz，YUV 4：4：4、8bit，支持视频拼接功能，支持前面板按键控制音视频信号切换和调用保存场景功能。
可广泛应用于中小型会议室、报告厅、智慧教室、宴会厅等领域。
产品功能：
矩阵最大支持8~140路视频信号输入输出切换支持无缝切换、电视拼接墙
2K输入/输出板卡种类：光纤，HDBaseT，3G/HD/SD-SDI，HDMI，VGA， DVIU万能卡（HDMI/DVI/VGA/YPbPr/CVBS)，最高支持1920x1200@60Hz
多种控制端口：RS-232，网络控制端口（智能手机，平板，电脑，无需安装程序APP/APK）
提供专有控制软件，方便远程控制，实时显示输入输出状态
自动识别输入信号分辨率，自动处理，各种信号输入都输入支持上变换功能通过控制软件可设置每个输出通道输出不同或相同分辨率
各路输出通道之间完全独立，互不影响具有掉电记忆工作状态功能
产品参数：
输入 | 接口类型 | 信号 | 格式 |
DVI-U | HDMI/DVI/ VGA/YPbPr/ CVBS | HDMI / DVI / VGA: 1920x1080, 1600x1200, 1400x1050, 1360x768, 1280x1024, 1280x800, 1280x768, 1024x768, 800x600 YPbPr: 1080i/p 50/60Hz, 720p 50/60Hz, 480i, 576i C__VBS: PAL, NTSC | |
HDMI | HDMI | HDMI / DVI 1920x1080, 1600x1200, 1400x1050, 1360x768, 1280x1024, 1280x800, 1280x768, 1024x768, 800x600 | |
VGA | VGA | VGA 1920x1080, 1600x1200, 1400x1050, 1360x768, 1280x1024, 1280x800, 1280x768, 1024x768, 800x600 | |
BNC | SDI | 1080p24/25/30/50/60Hz, 1080i50/60Hz, 720p50/60Hz, 480i, 576i | |
RJ45 | HDBaseT | HDBaseT 1920x1080, 1600x1200, 1400x1050, 1360x768, 1280x1024, 1280x800, 1280x768, 1024x768, 800x600 | |
接口类型 | 信号 | 格式 | |
输出 |
DVI-U | HDMI/DVI/ VGA/YPbPr/ CVBS | HDMI / DVI / VGA: 1920x1080, 1680x1050, 1600x1200, 1360x768, 1280x1024, 1280x720, 1024x768, YPbPr: 1080p60Hz, 720p60Hz C__VBS: PAL, NTSC |
HDMI | HDMI | HDMI / DVI 1920x1080, 1600x1200, 1400x1050, 1360x768, 1280x1024, 1280x800, 1280x768, 1024x768, 800x600 | |
VGA | VGA | VGA 1920x1080, 1600x1200, 1400x1050, 1360x768, 1280x1024, 1280x800, 1280x768, 1024x768, 800x600 | |
BNC | SDI | 1080p24/25/30/50/60Hz, 1080i50/60Hz, 720p50/60Hz, 480i, 576i | |
RJ45 | HDBaseT | HDBaseT 1920x1080, 1600x1200, 1400x1050, 1360x768, 1280x1024, 1280x800, 1280x768, 1024x768, 800x600 |
